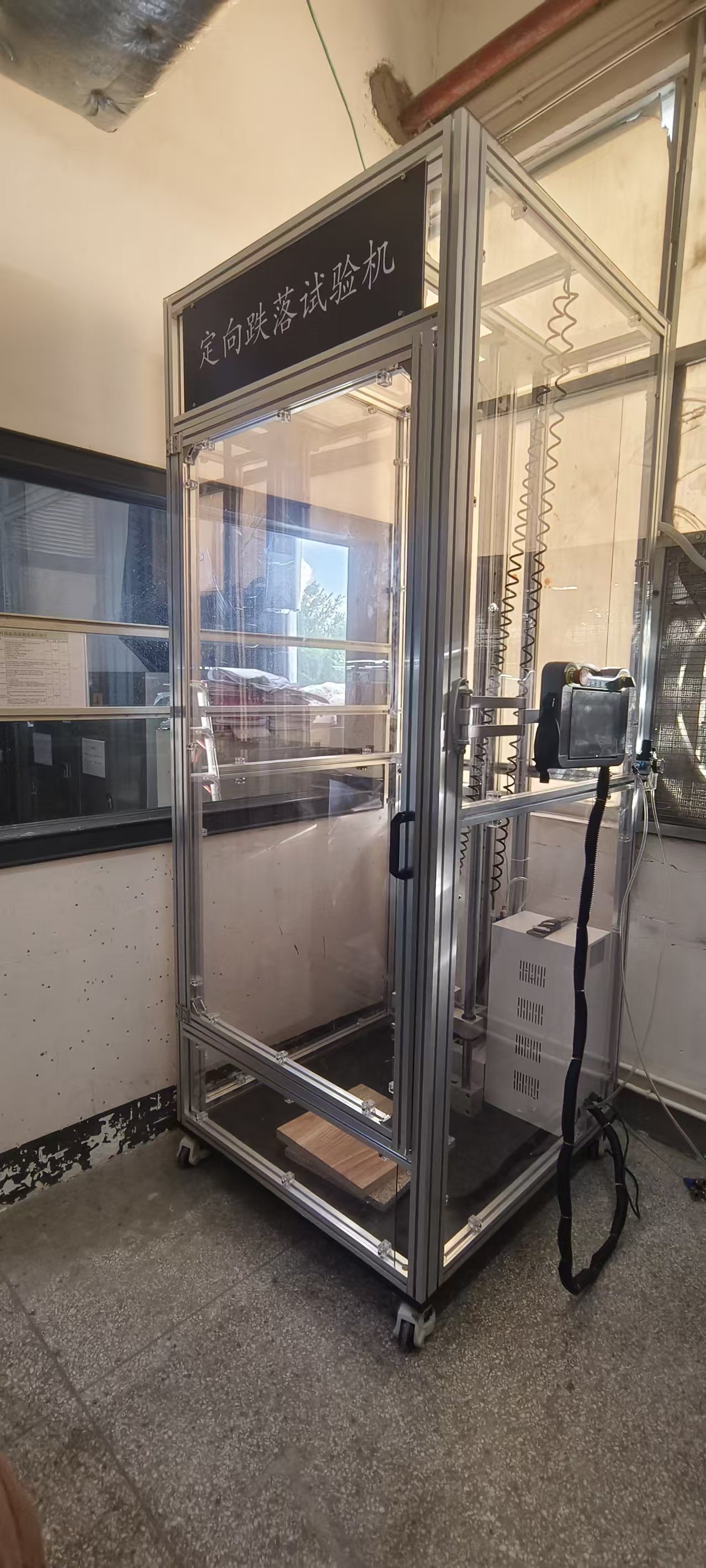

定向跌落试验机适用于行动电话（手机）、手机锂电池、对讲机、电子词典、楼寓对讲电话、MP3等小型电子产品配合万向调节装置作原姿态及加速度跌落测试。

定向跌落试验机结构及设计原理：

1) 双立柱直线轴承导向，伺服电机+同步带驱动升降，可任意设定测试高度，且定位准确；

2) 触摸屏+高响应PLC控制，响应速度更快，运行更稳定，可测得加速度、最大落地末速度、试验时间等数据；

3) 铝型材外围框架装有安全光幕，为操作者的安全提供了更可靠的保障；

4) 旋转式吸盘夹具，气缸跌落速度，保证精度，配合万向调节装置可完成 0—±180度棱、角、面跌落；

5) 跌落板多种材质可供选择，满足不同用户需求；

6) 具有高度补偿功能：跌落高度是手机最底面距离地板的高度差，跌落正面、侧面、底面及顶面时，只需要输入手机的长度×宽度×高度值，当选择不同的跌落面和角度时，设备会自动计算及补偿不同面所需要的高度差（以吸附手机中间位置为基准，在吸盘中心位置做好参考标记，防止手机时，手机中心与吸盘对角线是垂直的）

7) 系统可自动计算导杆摩擦衰减，修正跌落高度，以保证落地末速度

1、定向跌落测试

2、自由跌落测试

3、自动和手动功能

4、基准高度补偿功能

5、跌落高度、落地末速度、测试次数可设定

6、延时释放和传感器检测释放选择功能

7、数据测算功能，自动计算加速度、落地末速度、试验时间等

8、可外接主流品牌高速相机，实现同步控制、视频剪辑、分区保存等功能（选配）9、气动脱钩，力量均匀稳定可靠

9、安全保护功能（操作人员肢体进入设备内部，设备不启动，保护操作者安全）
