20000A电池短路试验机（即20000A 超大电流电池短路试验机 )
伴随动力电池、储能大容量锂电池、高压储能 PACK、重型锂电模组普及，传统千安级短路设备无法模拟大容量电池真实短路故障工况。国标 GB 38031、UN38.3、UL1642、IEC62660-3 标准中，大容量储能、车规动力电池发生极柱短路、线束短接故障时，瞬时冲击短路电流可达上万安培。
常规 1000A、3000A 短路设备峰值电流不足，无法复现电池真实热失控、喷燃、爆炸现象，检测数据失真。20000A 超大电流电池短路试验机专为大容量锂电产品设计，可输出瞬时 20000A 峰值短路电流，完美还原电芯、模组、电池包极端短路故障，满足车企、储能企业、第三方权威检测机构严苛安全验证需求。

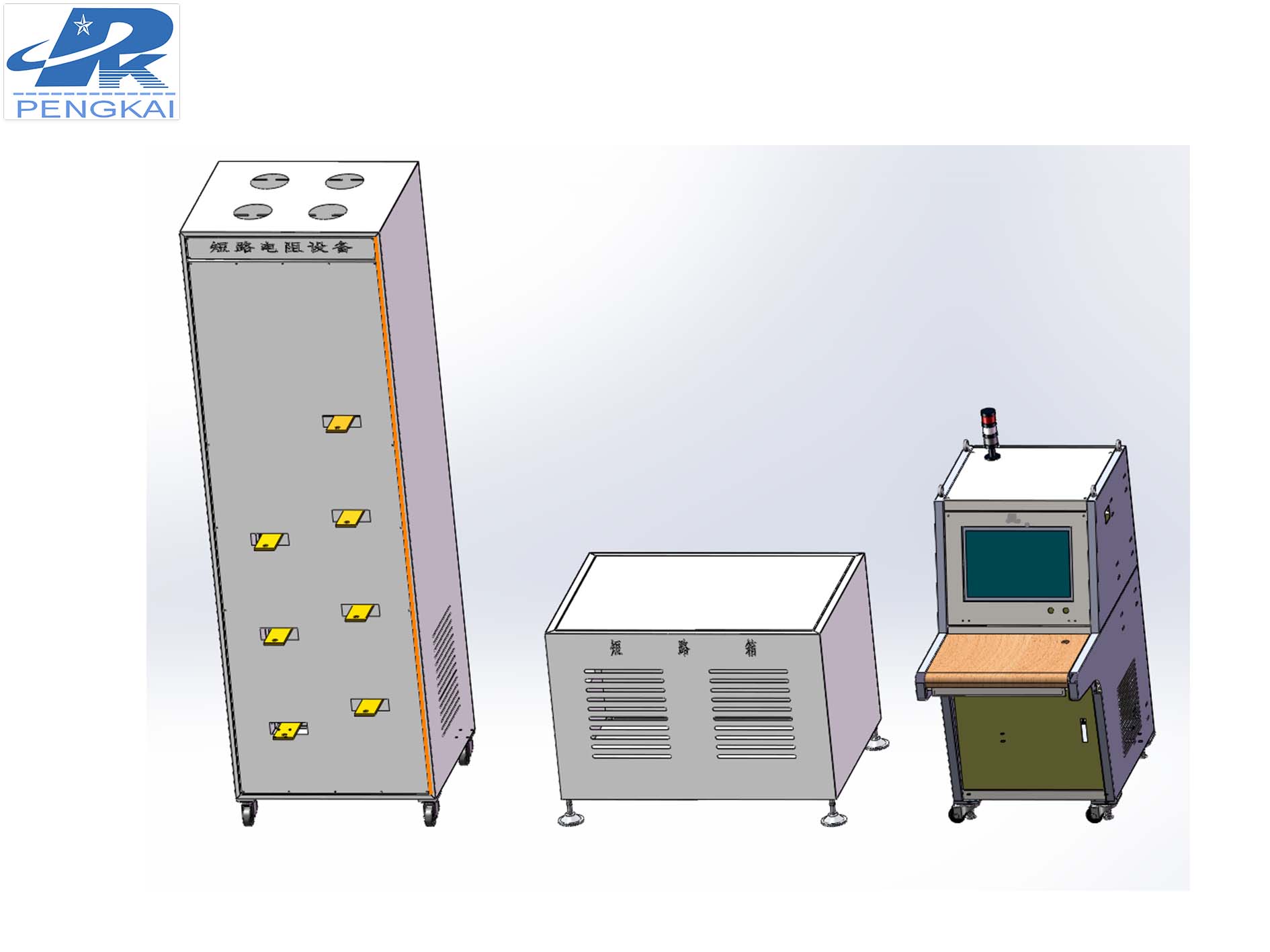

20000A电池短路试验机整机核心结构
整机分为超大电流短路主回路、精准阻抗调节模块、多通道高速采集系统、防爆试验腔体、工控智能控制系统五大模块：
1. 20000A 大电流短路主回路
采用无氧紫铜一体成型导流母排，多层并联导电结构，回路整体极低阻抗，可释放瞬时峰值 20000A 冲击电流；配备大功率真空接触器，耐受万安级瞬时大电流冲击，无粘连、无烧蚀；内置水冷散热系统，持续带走大电流工作产生的热量，支持连续多组短路试验。
2. 可调标准阻抗模块
配置高精度合金可调短路电阻，调节范围 10μΩ~100mΩ 全覆盖，可精准匹配国标规定短路阻抗；针对大容量动力电池低内阻短路工况，可实现毫欧级超低阻抗输出，保障 20000A 峰值电流稳定释放。
3. 防爆密闭试验腔体
加厚防爆钢板焊接腔体，适配方形大电芯、储能模组、整车动力电池 PACK；配备重型防爆链条锁、超压防爆泄压阀、废气强制排风、自动灭火装置；舱门电气联锁，门体未锁紧时大电流回路强制锁定，杜绝误操作风险。
4. 多参量同步采集单元
每路样品独立采集通道：电压 0~1000V（适配高压 PACK）、电流专用罗氏线圈采集 0~20000A、多点 K 型热电偶测温 0~1000℃；采集频率 100Hz，精准捕捉短路瞬间毫秒级电流冲击、电压骤降、温升突变曲线。
5. 工业工控控制系统
搭载 16G 内存工业工控机，专用短路测试软件，支持自定义短路时长、阻抗参数、预加温程序；自动记录峰值短路电流、持续放电时长、电池最高温度、热失控触发时间，一键导出 PDF 检测报告、原始试验数据，满足 CNAS 实验室数据溯源要求。
20000A电池短路试验机核心产品优势
1. 20000A 超大瞬时短路电流，还原真实故障场景
设备瞬时峰值短路电流最高 20000A，覆盖大容量储能电池、新能源汽车动力电池、大功率锂电模组极端短路工况，解决小电流设备无法复现电池剧烈喷燃、热失控爆炸的痛点，试验数据真实可靠，可用于产品安全认证与失效分析。
2. 水冷低阻抗回路，长时间稳定大电流输出
整机主回路采用一体化紫铜水冷母排，散热效率大幅提升，可连续开展多组大功率短路试验，不会因回路发热导致阻抗漂移、电流衰减，保证每组试验电流参数一致性，平行对比试验误差极小。
3. 宽范围阻抗可调，适配全品类锂电测试
短路阻抗 10μΩ~100mΩ 连续可调：小阻抗档位模拟极柱直接短接（输出万安级大电流），高阻抗档位满足 3C 数码小电芯标准外部短路测试，一台设备兼容小容量电芯、大容量储能 PACK 全品类产品。
4. 全维度安全防护体系，规避万安级短路安全风险
• 电气联锁：舱门、急停、压力传感器三重联动，异常瞬间切断 20000A 主回路；
• 热防护：腔体隔热阻燃内衬，配套自动喷淋灭火系统；
• 气体监测：内置可燃气体传感器，电池产气超标自动启动防爆排风；
• 绝缘防护：整机高压回路全绝缘屏蔽，防止大电流电弧漏电。
5. 智能数据管理，满足权威检测认证规范
工控软件实时同步绘制电流、电压、温度三维曲线，自动标记短路峰值、热失控临界点；全程录像留存试验全过程，报告自带设备校准溯源信息，完全符合第三方检测实验室 CNAS 认证、车企零部件入场检测数据归档要求
