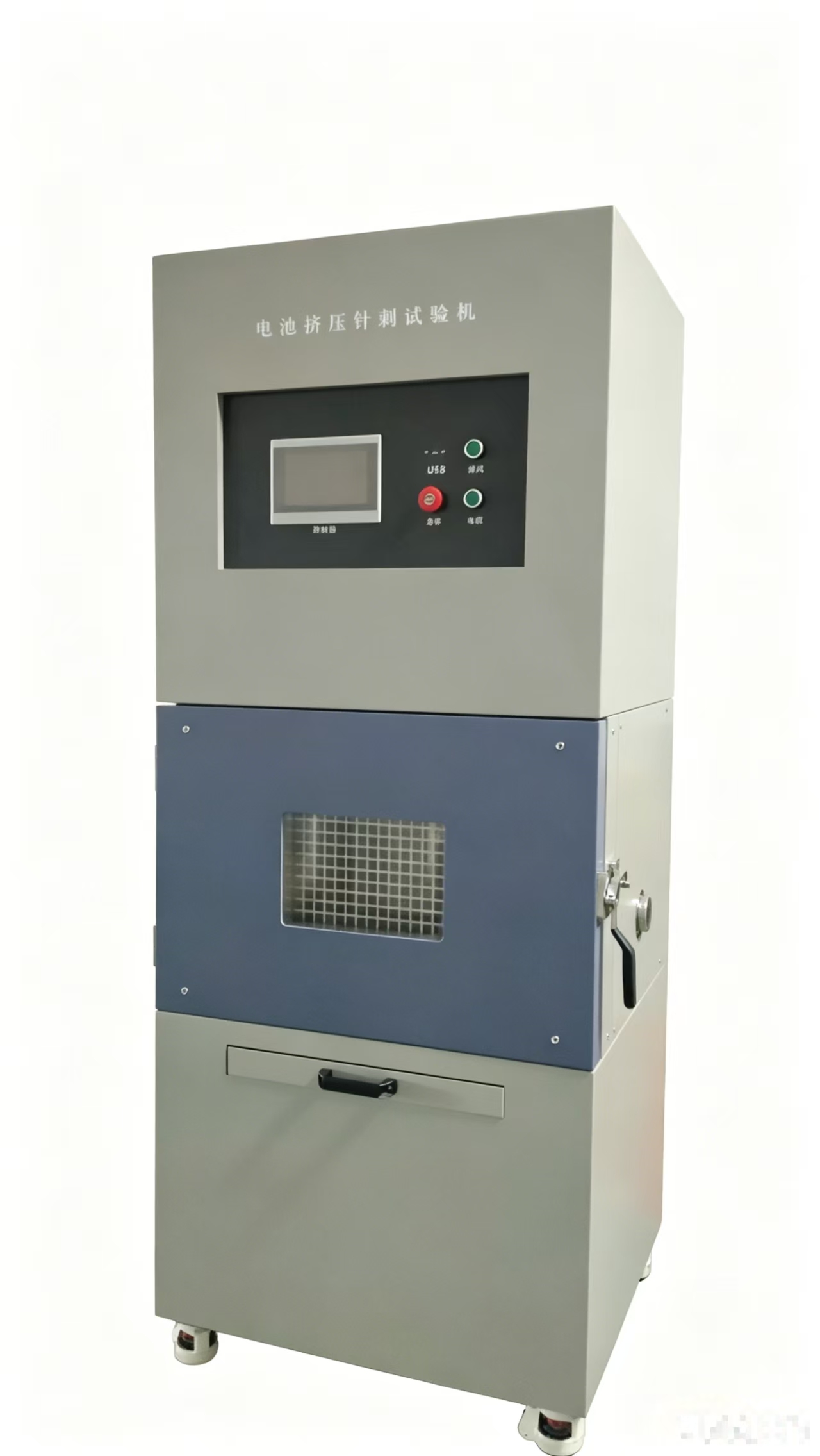

一、产品简介：
电池挤压针刺机适用于模拟各类电池在使用，运输，储存或处理家庭废物时，电池遭受挤压和针刺的情形，试验应在20℃±5℃的环境温度下进行，将接有热电偶的电池（热电偶的触点固定在电池大表面上）置于通风橱中，用直径2-8mm的无蚀锈钢针以1~200mm/s的速度刺穿电池最大表面的中心位置，保持任意时间并观察其测试结果，电池不爆炸、不起火为合格。
二、满足标准：
GB/T 31241-2022 《 便携式电子产品用锂离子电池和电池组安全要求》
UN38.3 《联合国危险物品运输试验和标准手册》
IEC62133 《由电芯组成的电池（组）以及运用于便携式设备的安全要求》
UL 1642:2012 《锂电池标准》
GB 43854-2024 《电动自行车用锂离子蓄电池安全技术规范》
三、设备技术参数：
|
1.2、测试截止条件 |
1）测试过程中只要满足以下条件中的任意一项（以最先达到为准），设备即可卸压，完成挤压测试。 2）挤压力达到13KN 3）电池变形量达到原电池尺寸的70%以上或电池的电压下降至少100mV(或1/3) |
|||||||||||||||
|
1.3、挤压力值控制范围 |
1～30kN 可调 |
|||||||||||||||
|
1.4、压力精度 |
≤±0.3%FS稳态 |
|||||||||||||||
|
1.5、有效挤压测试空间 |
400x400x280mm |
|||||||||||||||
|
1.6、单位转换 |
kg, N, lb |
|||||||||||||||
|
1.7、挤压行程 |
0~280mm可调 |
|||||||||||||||
|
1.8、速度控制精度 |
±0.05mm/s |
|||||||||||||||
|
1.10、速度条件 |
挤压0.1～15mm/s（可调）；针刺：0.1～200mm/s（可调）; |
|||||||||||||||
|
1.11、位移范围 |
0~300mm |
|||||||||||||||
|
1.12、位移控制精度 |
±0. 1mm |
|||||||||||||||
|
1.13、测试传动结构 |
立式伺服电机螺杆传动结构 |
|||||||||||||||
|
1.13、挤压头 |
标准平板挤压头，320x150mm-1个 圆柱挤压头φ25长150mm-1个 |
|||||||||||||||
|
2、针刺功能 |
||||||||||||||||
|
2.1、针刺方向 |
垂直于电池极板方向 |
|||||||||||||||
|
2.2、钢针 |
|
|||||||||||||||
|
2.3、退针夹具 |
满足圆柱电池，方形铝合金电池，软包电池，通用快换夹具 |
|||||||||||||||
|
2.3、针刺 |
装上100mm长度钢针后0~200mm |
|||||||||||||||
|
2.4、针刺速度 |
0.1～25mm/s（可调） |
|||||||||||||||
|
1.8、速度控制精度 |
±0.05mm/s |
|||||||||||||||
|
2.6、力值范围 |
1 ～30kN 可调 |
|||||||||||||||
|
2.7、测力精度 |
≤±0.3%FS稳态 |
|||||||||||||||
|
2.8、测力显示精度 |
0.1N，力值误差≤±1% |
|||||||||||||||
|
2.9、单位转换 |
kg, N, lb |
|||||||||||||||
