20000A电池包短路试验机综合多种电池短路试验标准要求而设计，要求满足电池性能标准规范，按照标准要求短路装置必须符合不同内阻测试，从而获得试验要求的最大短路电流。
20000A电池包短路试验机是由短路装置、电阻装置、控制系统、安全保护系统、数据采集系统等构成。适用于电芯、模组等需要短路的样品

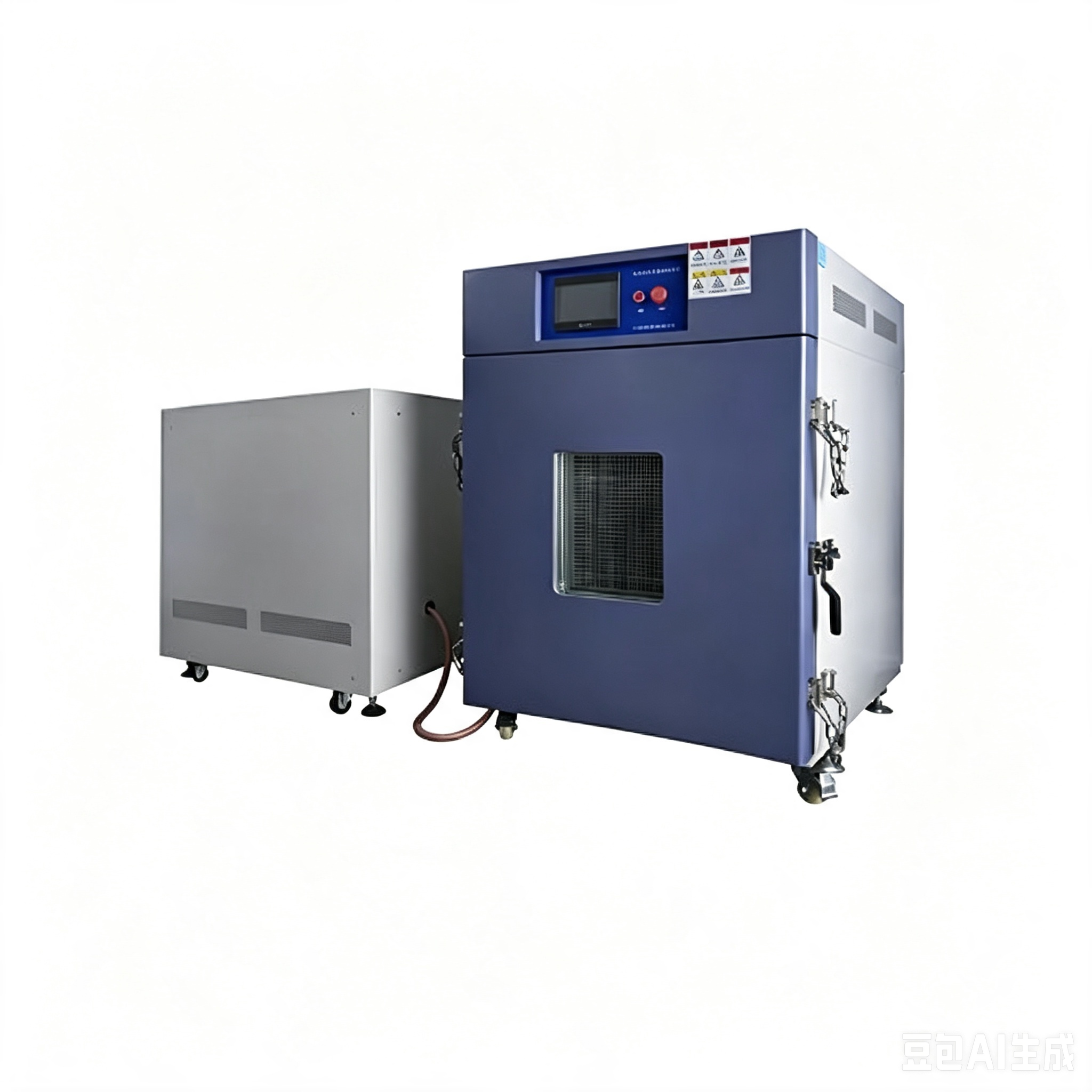

20000A电池包短路试验机采用进口新型非真空箱式电动大电流开关（上电即用无需抽真空占地面积小）、设备配置低温漂高精度合金电阻（可得到最真实的短路电流）、设备配置高低温防爆箱（可满足各种研发及摸底测试）当做电池包时将短路铜排拆下直接连接被测产品、有产品需要做高
低温短路时把铜排与高低温防爆箱对接即。原理图如下：
|
1.冲击电压 |
AC 1kv/1.2-50μs（峰值）1min |
|
2.动作特性 |
7.2.1.冷态吸合电压≯66％Us 7.2.2.冷态释放电压≯30％Us，≮5％Us |
|
3.动作时间 |
吸合时间/释放时间≯20ms |
|
4.最大工作电流持续时间 |
≥10ms |
|
5.电压采集范围 |
0~1500V ，1通道 |
|
6.电压分辨率 |
0.1V |
|
7.电压测量精度 |
±0.5%（全量程） |
|
8.电压采集通道 |
标配1通道，通道间绝缘，可支持扩展 |
|
9电压采集频率 |
100hz |
|
10.额定测试电流 |
≥20000A |
|
11.最大工作电流 |
≥22000A |
|
12.最大脉冲电流 |
≥22000A |
|
13.电流采集范围 |
0~20000A |
|
14.电流测量精度 |
1000A-20000A精度为0.5% |
|
15.电流分辩率 |
0.1A |
