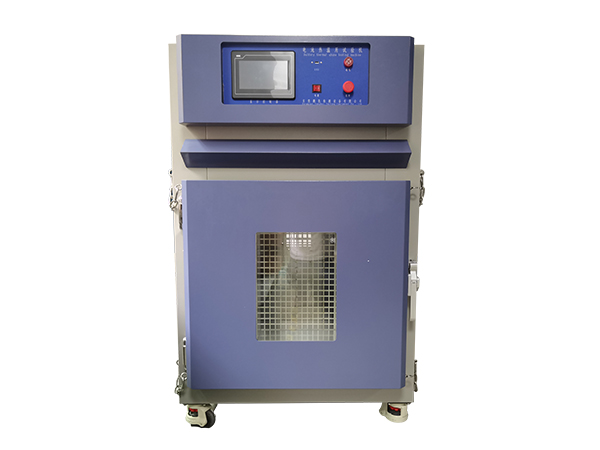

设备名称：触摸屏电池热冲击试验机

设备型号：PK-DC-2060

一、产品概述：

电池热冲击试验箱是模拟电池放置在自然对流或强制通风的高温箱中，以一定的升温速率升温至设定测试温度并保持一定时间，采用热风循环系统，可保证工作温度分布均匀。

二、满足标准：

GB/T 31485-2015 《电动汽车用动力蓄电池安全要求及试验方法》

GB/T 31241-2022 　 《便携式电子产品用锂离子电池和电池组安全要求》

UN38.3 《联合国危险物品运输试验和标准手册》

IEC62133 《由电芯组成的电池（组）以及运用于便携式设备的安全要求》

UL 1642:2012 《锂电池标准》

三、设备技术参数：

1、内箱尺寸：600x600x600mm（宽x深x高）（可定制）

2、外型尺寸：960x990x1720mm（宽x深x高）

3、温度范围：RT+10℃~200℃

4、温度显示精度：0.1℃

5、温度稳定度：±1.0℃

6、温度均匀度：±2℃

7、升温时间：（5±1）℃／min（线性可调）

8、控制方式：PLC触摸屏控制

9、内箱材质：SUS201不锈钢板，厚度10mm+加强筋加固；

10、外箱材质：厚1.5mm 冷轧钢板板烤漆处理；

11、观察窗：尺寸为250x250mm钢化玻璃，透明视窗装有不锈钢网；

12、照明装置：机器内部装有照明灯，便于观察被测试样的状态；

13、箱门：单门左开，箱门侧面装有防爆链；当压力过大时，门打开泄压，保证人员安全

14、测试孔：设备右侧有1个直径50mm的测试孔，便于放入温度、电压、电流等采集线；

15、保温材质：高效压缩玻璃棉；

16、保温装置：无熔丝开关、超温保护开关、保险丝；

17、安全装置：设备装有超温报警；

18、泄压装置：开口尺寸200x200mm，位于箱体后侧，当试样爆炸时，泄压口弹开将压力卸掉

19、灭火装装置：设备内箱顶部有水基灭火功能，当产品起火后无法控制时可自动打开水基喷淋，达到及时灭火；

20、控制形成：到达设定时间切断发热电源；

21、送风循环系：对流式送风循环系统

22、泄压口：开口尺寸200x200mm，位于箱体后侧，当试样爆炸时，泄压口弹开将压力卸掉

23、设备重量：170Kg

24、电源：AC220V

25、功率：3KW
