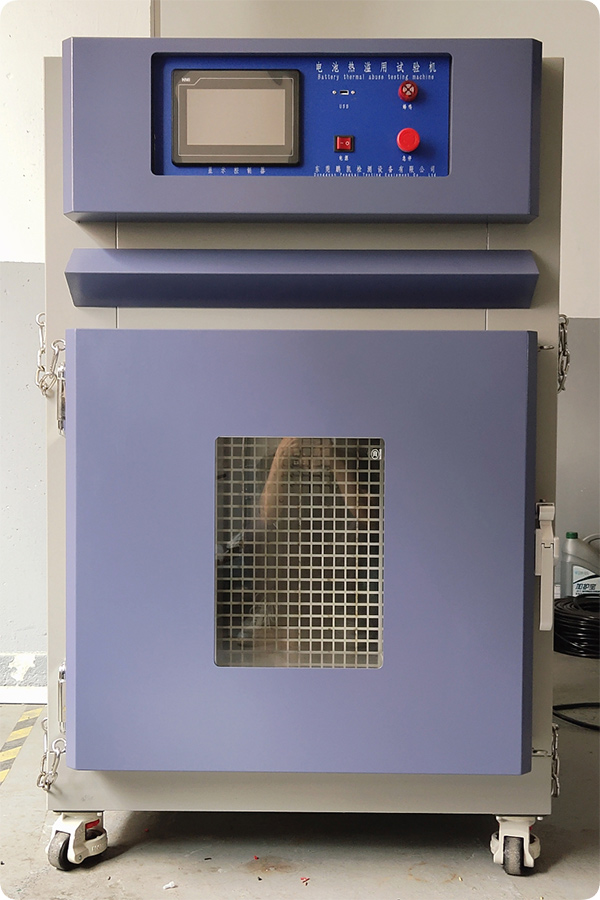

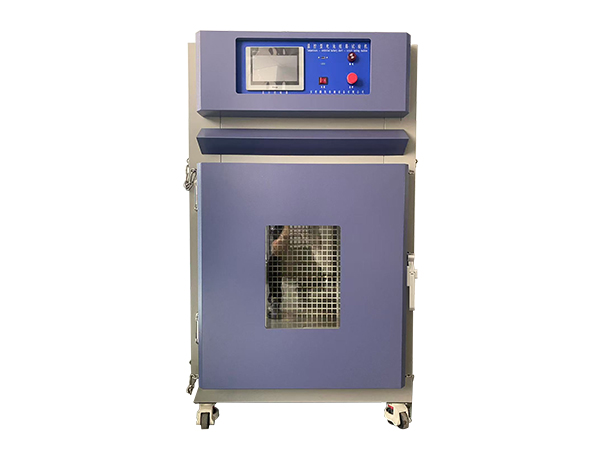

设备名称：温控型短路试验机

设备型号：PK-DC-5035C

一、产品概述：

本设备综合多种电池短路试验标准要求而设计，按标准要求短路装置必须符合内阻范围80± 20mΩ，从而获得试验要求的最大短路电流；另外在短路装置的线路设计上也须能够承受大电流的冲击，所以我们选用了工业级直流电磁接触器及全铜接线柱和内部铜板导流，宽厚的铜板有效提高散热效果，使大电流短路装置更安全，有效减少试验设备的损耗，确保试验数据的准确性。

二、满足标准：

GB/T 31485-2015 《电动汽车用动力蓄电池安全要求及试验方法》

GB/T 31241-2022 　 《便携式电子产品用锂离子电池和电池组安全要求》

UN38.3 《联合国危险物品运输试验和标准手册》

IEC62133 《由电芯组成的电池（组）以及运用于便携式设备的安全要求》

UL 1642:2012 《锂电池标准》

三、设备主要技术参数：

1、内箱尺寸：400x400x400mm（宽x深x高）

2、外型尺寸：760x690x1720mm（宽x深x高）

3、温度范围：RT+10~150℃

4、温度显示精度：0.1℃

5、温度稳定度：±1.0℃

6、温度均匀度：±2℃

7、升温时间：（5±2）℃／min

8、内箱材质：SUS304不锈钢板，厚度1.2mm；

9、外箱材质：厚1.5mm 冷轧钢板板烤漆处理；

10、观察窗：尺寸为250x250mm钢化玻璃，透明视窗装有不锈钢网；

11、照明装置：机器内部装有照明灯，便于观察被测试样的状态；

12、箱门：单门左开，箱门侧面装有防爆链；

13、测试孔：设备右侧有2个直径50mm的测试孔，便于放入温度、电压、电流等采集线；

14、保温材质：高效压缩玻璃棉

15、保温装置：无熔丝开关、超温保护开关、保险丝

16、安全装置：设备装有超温报警；

17、控制形成：到达设定时间切断发热电源；

18、送风循环系：对流式送风循环系统

19、控制方式：触摸屏控制

20、温度采集范围：RT-1000℃；

21、温度采集通道：1通道；

22、温度采集精度：±1.5℃；

23、电压采集范围：0-100V；

24、电压采集通道：1通道；

25、电压精度：±0.5％FS；

26、电流采集范围：0-1000A；

27、电流采集通道：1通道；

28、电流精度：±0.5％FS；

29、采集频率：10Hz

30、装置回路内阻：80±20mΩ；

31、泄压口：开口尺寸200x200mm，位于箱体后侧，当试样爆炸时，泄压口弹开将压力卸掉

32、设备移动：设备底部有四个万向脚轮，可自由移动；

33、设备重量：170Kg

34、电源：AC220V

35、功率：3KW

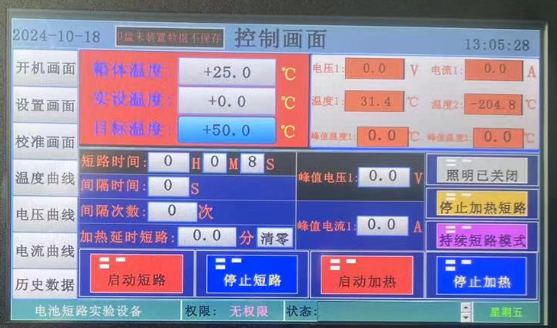

四、软件控制界面：
