1 产品名称 |

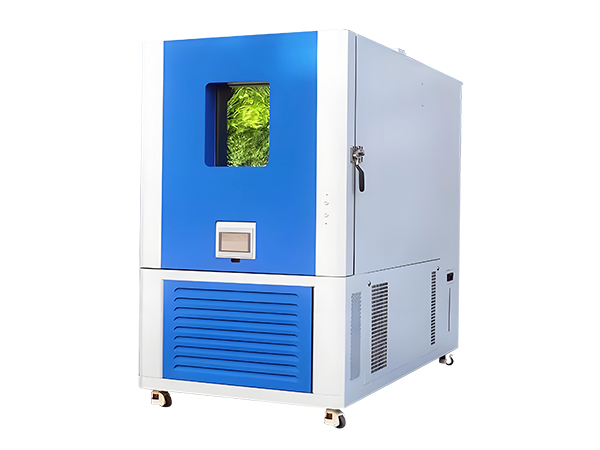

恒温恒湿试验箱 |
|
产品型号 |
PK-HS-1000L60 |
|
2 容积、尺寸 |
|
|
2.1 标称内容积 |
1000L |
|
2.2 内箱尺寸 |
1000*1000*1000mm（宽*深*高） |
|
2.3 外型尺寸 |
1550*1650mm*2100mm（宽*深*高,不含箱体凸起部分，参见附图） |
|
2.4 箱体重量 |
约580kg |
|
3 性能 |
|
|
3.1 测试环境条件 |
环境温度为+25℃、相对湿度≤85% 试验箱内无试样条件下 |
|
3.2 测试方法 |
GB/T 5170.2-2017 温度试验设备 GB/T 5170.5-2016 湿热试验设备 |
|
3.3 温度范围 |
-60℃～+150℃ |
|
3.4 温度波动度 |
1.0℃(如按GB/T5170-1996表示，则为±0.5℃) |
|
3.5 温度偏差 |
±2.0℃（温度≤100℃时） ±3.0℃（温度＞100℃时） |
|
3.6 升温速率 |
平均3℃/min |
|
3.7 降温时间 |
平均1℃/min |
|
3.8 湿度范围 |
（20～98）%RH（参照温湿度可控制范围图，无有源湿、热负载）
温湿度可控制范围图 |
|
3.9 相对湿度偏差 |
±3.0%RH（湿度＞75%RH时） ±5.0%RH（湿度≤75%RH时） |
|
4 结构特征 |
|
|
4.1 保温围护结构 |
外壁材料：双面镀锌钢板，表面喷塑处理（GWS标准色） 内壁材料：不锈钢板SUS304 箱体保温材料：硬质聚氨酯泡沫+玻璃纤维 门保温材料：玻璃纤维 |
|
4.2 空气调节通道 |
轴流风机 2台 加热器、蒸发器（兼除湿器）、加湿器、过热保护器、供水及排水装置、干球温度传感器、湿球温度传感器、湿球水槽 |
|
4.3 门 |
单开铰链门，左铰链，右把手（面向箱门正面时） 门框备防凝露电热装置 |
|
4.4 引线孔 |
1个φ50mm引线孔，配软胶塞 |
|
4.5 控制面板（门上） |
控制器显示屏、操作按钮、超温保护设定器、USB接口 |
|
4.6 机械室 |
制冷机组、接水盘、排水孔、冷凝风机 调节通道电机 |
|
4.7 配电控制柜 |
总电源漏电断路器 配电板 测量装置（ADDA）、输入输出（I/O）板 配电控制柜打开断电保护装置 累时器 RS-485 物理接口 RJ-45 以太网物理接口 试样电源控制端子 |
|
4.8 电源线孔及排水孔 |
位于箱体背面 |
|
4.9 试验箱标准配置 |
|
|
样品架 |
2层可调节式不锈钢样品架，承重（均布）：1kg/层 |
|
5 空气调节系统 |
|
|
5.1 传热方式 |
空气循环强制对流传热 |
|
5.2 空气循环装置 |
离心风机，长轴外置电机驱动 |
|
5.3 空气加热方式 |
镍铬合金电热丝式加热器 加热器控制方式：无触点等周期脉冲调宽，SSR（固态继电器） |
|
5.4 空气冷却方式 |
蒸发器直接冷却 |
|
6 制冷系统 |
|
|
6.1 工作方式 |
风冷二级制冷方式 |
|
6.2 制冷压缩机 |
全封闭低噪音活塞式压缩机 |
|
6.3 冷凝器 |
翅片管式换热器 |
|
6.4 蒸发器 |
翅片管式换热器（兼做除湿器） |
|
6.5 节流装置 |
毛细管及电子膨胀阀（步进电机驱动） |
|
6.6 制冷剂 |
R404a（臭氧耗损指数为0），R232 |
|
6.7 制冷机控制方式 |
控制系统根据试验条件自动调节制冷机运行最佳节能工况 压缩机回气冷却回路 蒸发压力调节阀 |
|
7 加湿系统 |
|
|
7.1 加湿器 |
水盆加热加湿方法 不锈钢铠装加热器 加热器控制方式：无触点等周期脉冲调宽，SSR（固态继电器） 水位控制装置，加热器防干烧装置 |
|
7.2 加湿系统供水 |
|
|
供水方式 |
水泵提升 |
|
供水装置位置 |
正面抽屉式水箱 |
|
储水箱容积 |
8L |
|
供水水质要求 |
电阻率≥500Ω·m |
|
8 电气控制系统 |
|
|
9.1 显示器 |
7.0英寸，800×480点阵，TFT 64K 彩色LCD显示器 |
|
运行方式 |
程序方式、定值方式 |
|
设定方式 |
触摸屏方式，中英文菜单 |
|
程序容量 |
可编辑程序 数量：最大20个 步数：最大1000步 循环数：最大20个 (每个循环步数最大99次) 固定程序：10个程序 程序可链接（链接程序序号可选择） |
|
设定范围 |
温度：根据设备的温度工作范围调整（上限+5℃，下限-5℃） 湿度：（0～100）％RH |
|
设定及显示分辨率 |
时间：0.1min 温度：0.1℃ 湿度：（0～100）％RH |
|
输入 |
热电偶（铂电阻/电压/电流等，根据设备需要） |
|
通讯接口 |
RS-232接口 |
|
通讯协议 |
STEN通讯协议 |
|
控制方式 |
抗积分饱和PID BTC平衡调温控制方式 BTHC平衡调温调湿控制方式 |
|
曲线记录功能 |
具有带电池保护的RAM，可保存设备的设定值、采样值及采样时刻的时间；最大记录时间为350天(当采样周期为1.5分钟时) 控制器记录的试验曲线数据为： 2路温度－设定温度和实测温度 2路湿度－设定湿度和实测湿度 |
|
USB功能 |
配U盘（容量不小于8G，不保修）一个，PC机专用软件光盘1张。 通过PC机专用软件编制试验程序并保存到U盘，再从U盘将试验程序调出并存入控制器中；也可将控制器内的程序转存到U盘，再存入PC机进行分析和管理。 可将存储在控制器内记录的试验曲线数据转存到U盘上。通过PC机专用软件直接显示和打印试验数据／曲线(该打印数据带不可修改标志)；或将记录数据转换为可由Microsoft Office读取的Access数据文件。 兼容系统： 英文，简体或繁体中文Windows XP、Windows 7、Windows 8（32位/64位） |
|
附属功能 |
故障报警及原因、处理提示功能 断电保护功能 上、下限温度保护功能 日历定时功能（自动启动及自动停止运行） 自诊断功能 |
|
|
|
