电池挤压针刺机适用于模拟各类电池在使用，运输，储存或处理家庭废物时，电池遭受挤压和针刺的情形，试验应在20℃±5℃的环境温度下进行，将接有热电偶的电池（热电偶的触点固定在电池大表面上）置于通风橱中，用直径2-8mm的无蚀锈钢针以1~200mm/s的速度刺穿电池最大表面的中心位置，保持任意时间并观察其测试结果，电池不爆炸、不起火为合格。

挤压测试：

将电池按照 4.5.1 规定的试验方法充满电后，将电池置于两个平面内，垂直于极板方向进行挤压， 两平板间施加 13.0 kN±0.78 kN的挤压力，挤压电池的速度为 0.1 mm/s。一旦压力达到最大值或电池 的电压下降三分之一，即可停止挤压试验。试验过程中电池应防止发生外部短路。

圆柱型电池挤压时使其纵轴向与两平板平行，扣式电池采用电池上下两面与两平板平行的方式进行挤压试验，方型电池（硬壳）和异形电池只对电池的宽面进行挤压试验。 对于样品长度不小于25mm的方形软包装电池，需将直径25±1mm的钢质半圆柱体置于电池宽面上进行挤压，半圆柱体纵轴经过宽面几何中心且与电池极耳方向垂直，长度需大于被挤压电池尺寸，挤压力达到表1中软包装电池宽度对应挤 压力后截止。

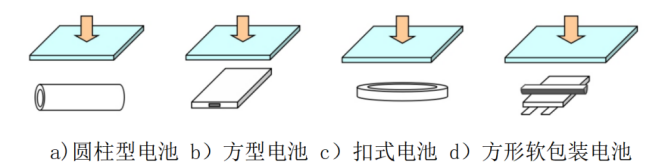

对于长度小于25mm的方形软包装电池，挤压方法同方型电池（硬壳）。 试验中电池放置方式参照图 1所示。1个样品只做一次挤压试验。

注1：挤压过程中，挤压达到截止条件和挤压装置停止的时间间隔应不大于 100ms。

注2：一般情况下，软包装电池长度：平行于极耳方向

针刺试验目的及原理：试验应在20℃±5℃的环境温度下进行，将电池充满电后，用直径2mm的耐高温钢针以25mm/s的速度从垂直于电池极板的方向贯穿电池的几何中心最大表面的中心位置，钢针停留在电池中，并保持观察1小时。
